Як підключити розетку своїми руками безпечно

Щоб підключити розетку своїми руками, вимкніть автомат на щитку і перевірте відсутність напруги індикатором, зачистіть проводи на 8–10 мм, під'єднайте фазу й нуль до бічних клем, а жовто-зелений провід заземлення — до центральної клеми, потім закріпіть механізм у підрозетнику. На всю роботу йде 15–30 хвилин.

Заміна або встановлення розетки — одна з небагатьох електромонтажних робіт, які можна виконати самостійно без спеціальної освіти, якщо суворо дотримуватися правил безпеки. Прокладання нових ліній, роботи в електрощиті та підключення потужних приладів краще доручити електрику. Нижче — як розпізнати проводи, підготувати інструмент, змонтувати розетку і не припуститися помилок, що призводять до іскріння й оплавлення.

Коротко про головне:

• Працюйте лише при вимкненому автоматі і завжди перевіряйте відсутність напруги індикатором на всіх проводах — табличка на щитку не гарантує, що вимкнено правильну лінію.
• У сучасній проводці: коричневий (або чорний, сірий) — фаза, синій — нуль, жовто-зелений — заземлення.
• Для розеточних ліній використовують мідний кабель 2,5 мм² і автомат 16 А; лінії у ванній і на кухні захищають ПЗВ 30 мА.
• Мідь і алюміній не можна скручувати напряму — потрібні спеціальні клеми для різнорідних металів.
• Якщо проводи оплавлені, крихкі або в підрозетнику немає заземлення, а розетка у ванній — краще викликати електрика.

Які інструменти потрібні для підключення розетки?

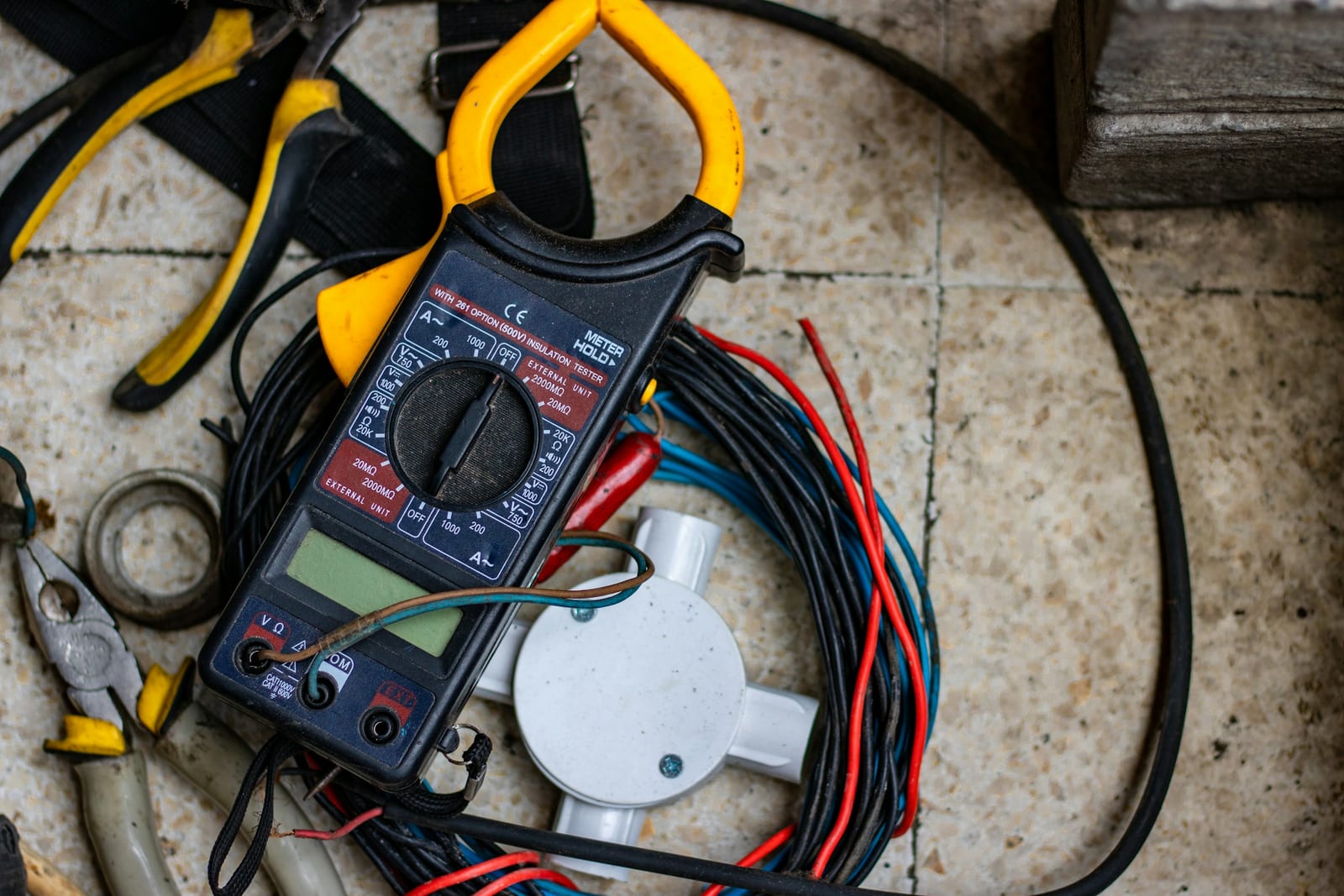

Для підключення розетки достатньо набору інструментів з ізольованими ручками, індикатора напруги і нової розетки з підрозетником. Не використовуйте викрутки з пошкодженою ізоляцією і не працюйте мокрими руками.

• Індикаторна викрутка або двополюсний покажчик напруги — для перевірки відсутності напруги.
• Викрутки з ізольованими ручками — пласка й хрестова.
• Стриппер або гострий ніж — для зачищення ізоляції без пошкодження жил.
• Бокорізи — щоб обрізати провід до потрібної довжини.
• Мультиметр — за потреби перевірити заземлення і напругу.
• Розетка із заземленням (тип F, «євро» з заземлювальними контактами) і підрозетник відповідного типу: для бетону й цегли — звичайний, для гіпсокартону — з лапками-фіксаторами.
• Клеми для з'єднання проводів (пружинні чи гвинтові), якщо проводи треба подовжити.

Як визначити фазу, нуль і заземлення?

У сучасній електропроводці провідники розрізняють за кольором ізоляції: фаза (L) — коричнева, чорна або сіра, нуль (N) — синя чи блакитна, захисне заземлення (PE) — жовто-зелена. Проте в старих будинках проводи часто одного кольору, тому фазу завжди перевіряють індикатором при ввімкненому автоматі, дотримуючись обережності.

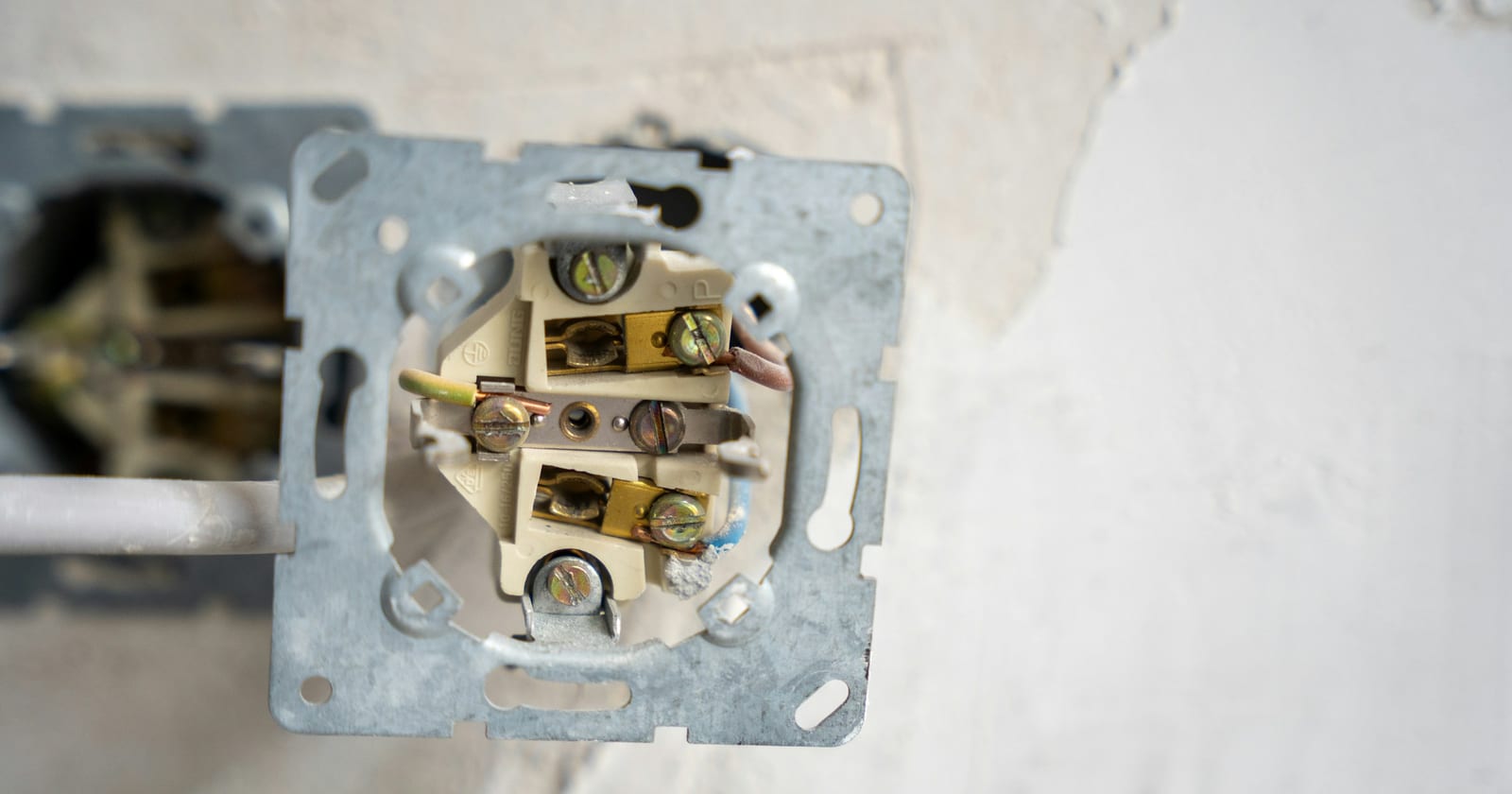

У розетці фаза і нуль підключаються до бічних клем, і для побутової розетки їх положення не критичне. Критично інше: заземлення — тільки на центральну клему, яка з'єднана з металевими «вусиками» розетки. Підключати нуль до клеми заземлення («занулення» в розетці) не можна — при обриві нуля на корпусах приладів з'явиться напруга.

Як підключити розетку: покрокова інструкція

Підключення розетки складається з трьох етапів: знеструмлення і перевірки, підготовки проводів і власне монтажу механізму. Головне правило — нічого не торкатися, поки індикатор не підтвердив відсутність напруги на всіх проводах.

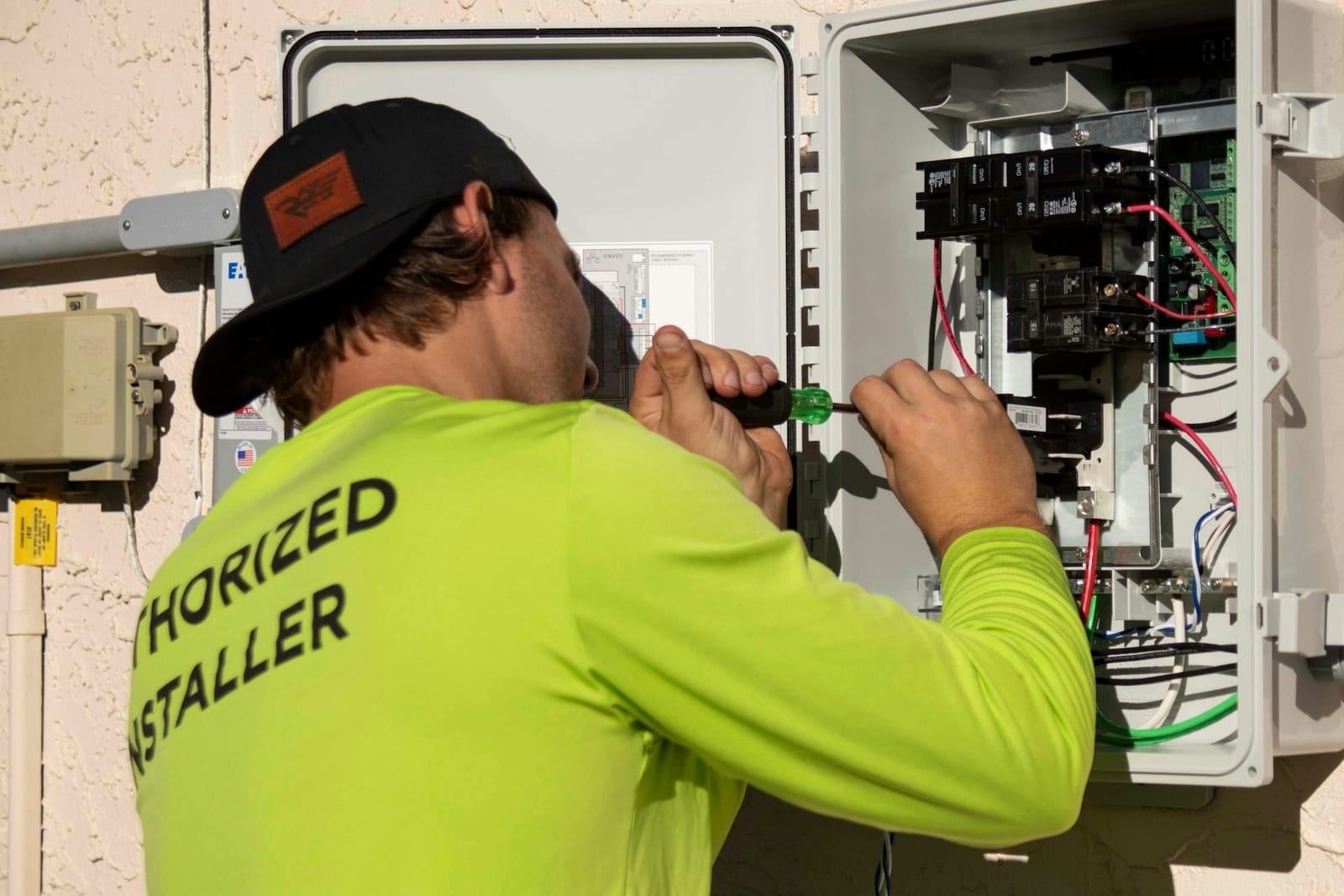

1. Вимкніть автомат лінії на щитку, а якщо не впевнені, яка лінія потрібна, — вимкніть вступний автомат квартири. Повісьте на щиток записку «Не вмикати, працюють люди».
2. Перевірте відсутність напруги індикатором на кожній клемі старої розетки або на кожному проводі.
3. Зніміть стару розетку: відкрутіть центральний гвинт кришки, послабте розпірні лапки і витягніть механізм.
4. Огляньте проводи: ізоляція не має бути оплавленою чи крихкою; якщо кінці потемніли, обріжте їх до здорової частини.
5. Зачистіть жили на 8–10 мм стриппером, не надрізаючи мідь. Багатожильний провід обтисніть наконечником.

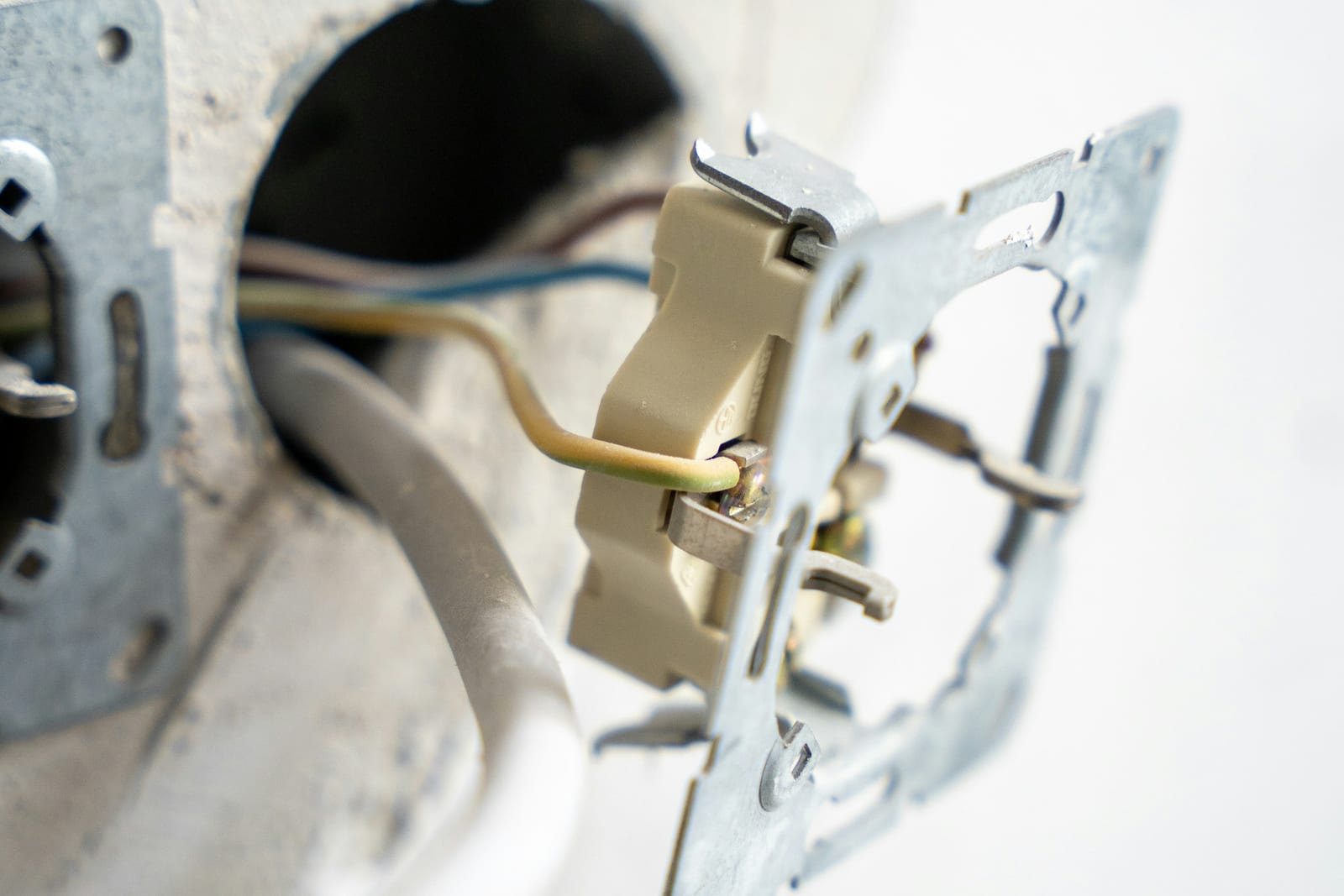

6. Підключіть провідники: фазу і нуль — до бічних клем, жовто-зелений — до центральної. Затягніть гвинти щільно, але без зриву різьби; у пружинних клемах просто зафіксуйте важелі.
7. Укладіть проводи в підрозетник «гармошкою», щоб вони не заважали механізму і не перегиналися під гострим кутом.
8. Встановіть механізм у підрозетник рівно за рівнем і закріпіть розпірними лапками або гвинтами до підрозетника.
9. Поставте рамку й кришку, увімкніть автомат і перевірте розетку індикатором або побутовим приладом.

Який кабель і автомат потрібні для розеток?

Для розеткових груп у квартирі стандартом є мідний трижильний кабель перерізом 2,5 мм² і автоматичний вимикач на 16 А. Для потужних приладів — духової шафи, варильної поверхні, бойлера, пральної машини — роблять окремі лінії з власними автоматами, а у вологих зонах лінії додатково захищають ПЗВ 30 мА або диференційним автоматом.

Це загальні орієнтири для типової квартири; точні значення визначаються довжиною лінії, способом прокладання й проєктом електропостачання. Ставити «про запас» автомат більшого номіналу, ніж розрахований кабель, не можна: проводка перегріється раніше, ніж автомат спрацює.

Розетки у ванній і на кухні: особливі вимоги

У ванній кімнаті розетки встановлюють тільки зі ступенем захисту від вологи IP44 і вище, на безпечній відстані від ванни й душу (зазвичай не ближче 60 см від краю) і лише на лінії з ПЗВ на 30 мА. На кухні розетки над робочою поверхнею розміщують на висоті 10–30 см від стільниці і подалі від мийки та плити.

• Ванна кімната — розетки з кришкою IP44, ПЗВ 30 мА, жодних розеток над ванною чи в душовій зоні.
• Кухня — окремі лінії для потужної техніки, розетки не ближче 50–60 см від мийки, не над плитою.
• Дитяча — розетки із захисними шторками, бажано на висоті, недоступній малюкам.
• Коридор і вітальня — стандартна висота 30 см від підлоги або на рівні вимикачів для зручності.
• Робоче місце — блок розеток біля столу на висоті 75–90 см, щоб не тягнути подовжувачі; там зручно заряджати й портативну зарядну станцію, про вибір якої читайте в огляді як вибрати зарядну станцію для дому.

Плануючи розетки під час ремонту, врахуйте й освітлення: торшери, підсвітку полиць і настільні лампи зручно підключати до окремих розеток чи вимикачів. Як розподілити світло по зонах, розповідаємо в матеріалі про освітлення в квартирі.

Найчастіші помилки при підключенні розетки

Більшість аварій з розетками — наслідок поганого контакту або неправильного з'єднання, а не самої розетки. Слабкий контакт гріється під навантаженням, і через кілька тижнів чи місяців оплавлюється ізоляція. Ось чого слід уникати:

• Робота без перевірки напруги — найнебезпечніша помилка; автомат міг бути вимкнений не той.
• Слабко затягнуті клеми — контакт гріється, розетка темніє і плавиться.
• Скрутка міді з алюмінієм — метали окиснюються в місці контакту, з'єднання перегрівається; для таких випадків є спеціальні клеми.
• Пошкоджені жили — надрізана ножем мідь ламається і зменшує переріз.
• Шлейф через розетки під велике навантаження — коли кілька розеток з'єднані послідовно через клеми однієї розетки, перша гріється від сумарного струму; краще з'єднувати відгалуження клемами в підрозетнику.
• Нуль на клемі заземлення — створює ризик ураження при обриві нуля.
• Розетка, що «гуляє» в стіні — розхитаний механізм пошкоджує проводи; підрозетник має бути надійно закріплений гіпсом чи алебастром.

Часті запитання

Чи можна підключити розетку без заземлення?

Підключити можна, і розетка працюватиме, але без заземлення металеві корпуси приладів не захищені від ураження струмом при пошкодженні ізоляції. Якщо заземлення в будинку немає, обов'язково захистіть лінію ПЗВ 30 мА і зверніться до електрика щодо прокладання заземлювального провідника.

На якій висоті встановлювати розетки?

Універсальної норми для житла немає: найчастіше розетки ставлять на висоті 25–30 см від підлоги, біля робочого столу — 75–90 см, на кухні — на 10–30 см вище стільниці. У ванній висота менш важлива, ніж відстань від ванни й душу та захист IP44.

Як підключити подвійну розетку?

Подвійну розетку підключають так само, як одинарну: всередині механізму клеми обох розеток уже з'єднані перемичками. Підводите один кабель — фазу, нуль і заземлення — до відповідних клем. Враховуйте, що подвійна розетка все одно розрахована на 16 А сумарно для обох гнізд.

Чому гріється розетка?

Розетка гріється через поганий контакт: ослаблені клеми, зношені пружинні контакти гнізд, вилку, що вільно сидить у гнізді, або перевантаження — коли в розетку ввімкнено прилади сумарно понад 3,5 кВт. Тепла розетка — сигнал негайно вимкнути навантаження, знеструмити лінію і перевірити з'єднання.
